Мастерская мебели. _ Технология изготовления мебели. _ Установка Кухонной Сушки

Автор: bolkhov 26.8.2010, 13:52

В продолжение темы о каркасной сушке (меня барышня всё время поправляет -- надо говорить "сушилка" rolleyes.gif ) --

Цитата(ExDesigner @ 22.5.2010, 4:40) *
Есть и широкие сушки. Но в основном стандарты глубины пошли от серийных моделей, где глубина посудной сушки = 280 мм. Изначальный серийный стандарт глубины секции составлял 285 мм. под серийную каркасную сушку 280 мм. у которой одна рейка каркаса имеет специальный паз для крепления задней стенки секции из ДВП. И ещё, все эти сушки, расчитаны на корпус из ДСП толщиной 18 мм. !!!
Но, как известно, люди живущие на территории бывшего СССР, ВСЕГДА идут своим путем. Из каких соображений непонятно, но в СНГ самый массовый размер глубины верхней кухонной секции был принят 300 мм., при этом поставляемые посудные сушки так и остались = 280 мм. А корпус секции "клепается" из ДСП 16 мм. И поэтому планка. описанная в статье, наиболее удобный выход из такой ситуации. Ибо если поставить сушку 280 в корпус 300 - выдвинешь к фасаду, ДВП в пустоте, задвинешь к ДВП, фасад проваливается.
А сушки на 300 мм. это попытка запада удачно адаптироваться под нашего производителя.
Просто, не ставьте эту планку. Сушка, в большинстве случаев размещается между другими секциями. Поэтому "гулять" не должна. А каркас, будет держать, если он качественный, конечно.

А в той статье, корпус 350 мм. ДВП в паз, поэтому планка развернута горизонтально. Статья давнишняя, был описан конкретный случай, от которого можно отталкиваться. При тех же условиях и глубине корпуса 300 мм. планка разворачивается вертикально.

Хочу поделиться своим опытом -- может, кто-то сможет избежать найденных мною граблей.

Итак, собственно сушка такая же, как в статье "http://../tehno/025.htm"--
И инструкция такая же -- только переведена с польского на русский:
(sorry за качество, щелкал коммуникатором).

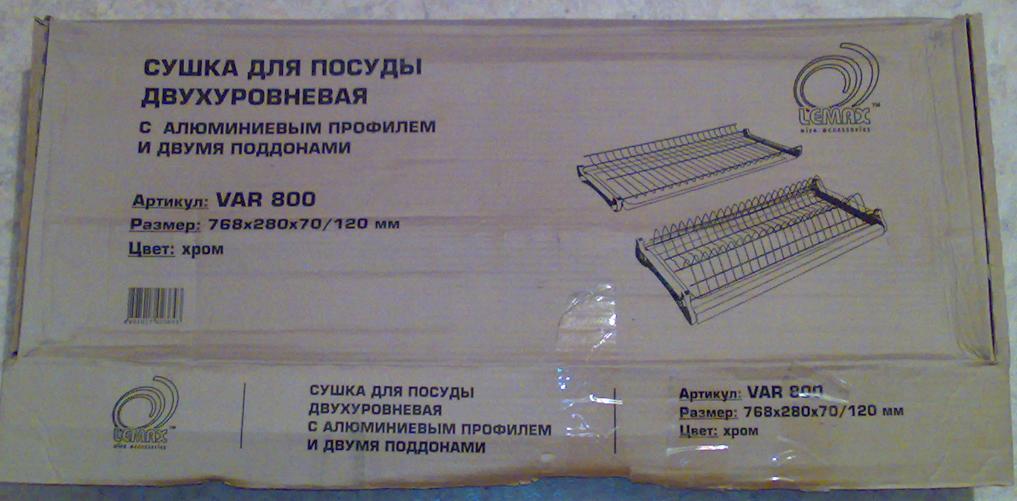

В общем -- я решил рискнуть и поэкспериментировать, так что сделал глубину секции 280мм. Тем более, что данный размер явно фигурирует на коробке. Как выяснилось позже, это было первой ошибкой wink.gif
Несколько облегчало задачу то, что вершний ряд шкафов у меня нестандартной высоты 800мм, так сверху нашлось еще место для полки, которую я сделал не вставной, а полкой-связью -- это придало конструкции дополнительную жесткость (хотя в дальнейшем эта полочка еще аукнулась, но об этом ниже).

1. Итак, первое что вылезло -- это кривая инструкция. Изображенные на ней пластиковые держатели верхней сетки очевидно не соответствуют тому, что лежит в коробке, так что рекомендуемые в инструкции отступы 35 и 48 миллиметров явно были мимо кассы.

2. И тут я сделал вторую ошибку -- не прислушавшись к словам уважаемого ExDesigner "Верхняя решетка всегда шире нижней и поэтому на это тоже обращаем внимание", просто наметил отверстия для верхних держателей по аналогии с нижними. А зря -- ширина вершней решетки оказалась РОВНО 280мм! Так что после примерки пришлось оперативно переделывать отверстия, чтобы решетка тютелька в тютельку поместилась во внутренний габарит (отверстия на расстоянии (280-192)/2=44 миллиметра от края).

3. Но ширина 280мм аукнулась еще раз: если ставить нижние крепления так, чтобы ДВП задней стенки попала в паз задней нижней поперечины, то передняя поперечина отстоит от фасада миллиметров на пять. Так что -- дверки внизу будут проваливаться. Хотя -- меня-то спасёт та верхняя полка-связь laugh.gif

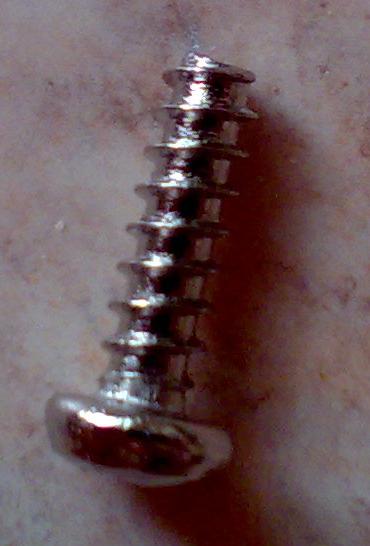

4. Отдельный прикол -- сами евровинты 6.3*16. Вот они, красавцы, крупным планом:
Во-первых, я так и не понял, что же там "6.3": диаметр собственно шпильки -- около 3.2, вместе с резьбой -- где-то 5.2.
Во-вторых, из-за того, что резьба начинается прямо от среза (нету небольшого хвостика без резьбы, как у обычного евровинта-конфирмата) -- его не так просто вставить: ни в отверстие 3.2, ни в 3.5 он лезть не желает (а ведь отверстие еще и в глубине колодца в пластмассовом креплении -- очень неудобно).
В конце концов всё получилось с отверстием 3.5, легонько раззенкованном сверлом 5.0 на обратном ходе шуруповёрта -- туда винт влез, хоть и не без кувырканий, и закрутился.

5. Внимательнее надо было отнестись к вертикальному планированию.
* С нижней решеткой всё просто -- делаем так, чтобы нижняя граница пластиковых креплений совпадала с низом боковин, как и в статье.
* А верхняя решетка была размещена так, чтобы в нижнюю свободно вставали большие тарелки (28см, кажется) -- отверстия получились на расстоянии 340мм от низа боковин. Я даже эксперимент проделал, прикинув всё на месте, и убедившись, что тарелки нормально встают. Да только забыл про верхний поддон -- а он отъедает несколько сантиметров высоты над тарелками. В результате -- тарелки помещаются, но эти крупные, 28-сантиметровые, приходится ставить не сверху, как обычно, а как бы вдвигать сбоку. Несмертельно, но досадно.
* Верхняя же полка-связь была установлена так, чтобы на верхнюю решетку свободно помещались высокие 15-сантиметровые стаканы -- в результате высота отсека там около 20см, можно хранить неиспользуемые стаканы и чашки. Если бы заранее знал подвох с поддоном -- то высота получилась бы сантиметров 15, что уже малопрактично.

Выводы -- если бы мне понадобилось изготовить секцию с каркасной сушкой еще раз:

1. Глубину надо делать либо 300, либо 350. Если 300 -- то с небольшой вертикальной связью за нижней сеткой, если 350 -- то с горизонтальной связью, как в статье.
2. Соответственно, забить на тот паз под ДВП задней стенки, и внизу крепить ДВП к той связи.
3. Стандартные высоты 720 и 920 выбраны совсем не от фонаря (даже если забыть про их унификацию с нижними шкафами wink.gif ).
* Для высоты 720 внутрь стоило бы делать ТОЛЬКО эти две решетки, безо всяких полочек. Пусть получится небольшая растрата пространства по вертикали, но зато на обеих решетках будет простор.
* Для высоты же 920 можно к той же конструкции добавить и верхнюю полку.

P.S. Отдельный вопрос -- какие еще бывают каркасные сушки. Вопрос возник из-за виденной в Икее конструкции -- там всё вроде посолиднее (редкий случай, т.к. большинство мебели в Икее -- убожество за бешеные деньги). Но там один только металлический поддон стоит, ЕМНИП, 900р -- дороже, чем вся эта каркасная сушка.

Автор: ExDesigner 26.8.2010, 18:23

Интересна телескопическая "сушилка". На неё можно ставить любые тарелки в т.ч. и тяжелые декоративно-обеденные, типа расписные "под Китай". Но она, наверное (я так предполагаю), не совсем удобна для эксплуатации в быту, из-за того, что основная посудная часть располагается вверху.


---------------

Но мне почему то кажется наиболее удобной эта конструкция:


Здесь и тарелка большая встанет удобно, и расположение классическое.
----------------

Ещё, понравился такой вариант:




Вот их каталог (pdf): http://narod.ru/disk/24125408000/su6ilki-3.pdf.html
----------------

Ну, а самый правильный вариант это такой:

----------------

Кстати, СУШКА, СУШИЛКА..., некоторые вполне серьёзные фурнитурные фирмы, считающиеся РУССКИМИ называют эти конструкции...-
Посудосушитель.
нормальное русское слово... стало... с 2010 года...
Эти Русичи здесь: http://www.newfurnitura.ru/sushki

.

Автор: bolkhov 15.9.2010, 6:54

Вдогонку...

Во-первых, вот общее фото получившейся конструкции: (дверки временно отсутствуют по социальным причинам rolleyes.gif ).

Во-вторых, поскольку верхняя решетка состоит практически только из горизонтальных элементов, и почти не имеет вертикальных, то под нагрузкой она немного прогибается: Несмертельно, конечно, но лучше туда много не наваливать.

Ну и в первом посте я немного ошибся в размерах больших тарелок -- 24 сантиметра, конечно, а не 28.

Автор: bolkhov 15.9.2010, 8:20

Цитата(ExDesigner @ 26.8.2010, 22:23) *
Ещё, понравился такой вариант:




Вот их каталог (pdf): http://narod.ru/disk/24125408000/su6ilki-3.pdf.html
Вот тут мне непонятна одна штука: ширины у этих сушек -- X32мм: 532, 632, 732... Внутренний размер шкафа -- за вычетом боковых стенок -- обычно n68мм. Спрашивается -- а куда еще 34мм девать? Или это в расчете на те самые упомянутые рамки?
Кстати, судя по http://www.bestfurnitura.ru/catalog/7/, прочие конструкции у этого Vibo явно сделаны в расчете на ДСП толщиной 18мм вместо наших 16мм -- там размеры X64мм.

Цитата
Кстати, СУШКА, СУШИЛКА..., некоторые вполне серьёзные фурнитурные фирмы, считающиеся РУССКИМИ называют эти конструкции...-
Посудосушитель.
нормальное русское слово... стало... с 2010 года...
Эти Русичи здесь: http://www.newfurnitura.ru/sushki
Хм... Забавно... Простой такой немецкий подход -- объединить несколько слов, описывающих явление, в одно. Практично biggrin.gif
Кстати, спасибо за наводку -- у этих товарищей есть филиал в Нске, а они продают ручки, в прочих наших магазинах не встречающиеся.

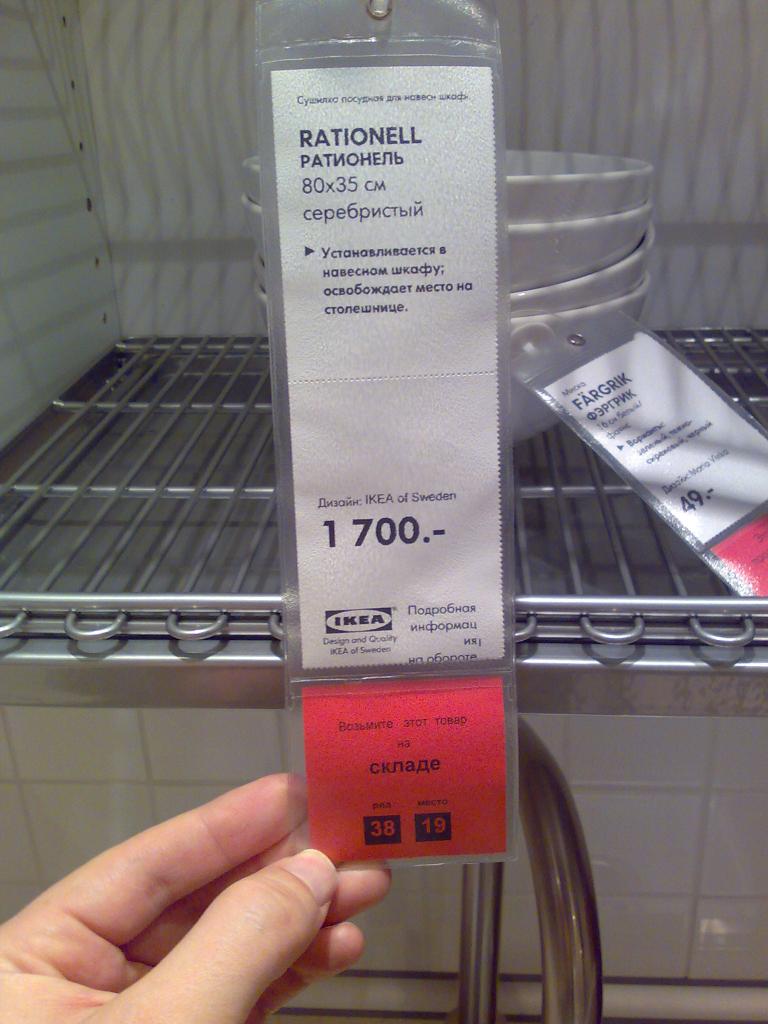

Да, и еще: для шкафов глубиной 35см у Икеи всё-таки вполне приемлемый вариант -- каталожные номера 500.916.96 -- 60см и 300.916.97 -- 80см; но поиском по сайту они не находятся (стандартное икейское уродство...): Всё металлическое, и толщина довольно приличная -- гнуться вроде не должно. Отличие -- там именно чашечная полка снизу, а тарелочная -- сверху.
Но главное, что настораживает -- это сам лэйбл Ikea. Даже не знаю, каких еще подлянок от них ждать wink.gif

P.S. Какую из решеток ставить сверху, а какую вниз -- вопрос спорный: мне-то при 185см роста не проблема дотянуться куда угодно, но вот моя скво -- 159 -- всё время пищит. А если бы поставить вниз именно решетку для чашек, то -- за счёт меньшей требуемой над ней высоты -- решетку для тарелок можно было бы поставить ниже.

Автор: ExDesigner 15.9.2010, 22:36

Буквально последние несколько недель у нас появились такие сушки. Какие то "STRAX" что то типа италии.
Хорошая сушка. Жесткий каркас. Идет в коробке уже в сборе. Простейший монтаж - просто прикрутить.
Хром, есть на 600, 700, 800, 900. На 16 мм. ДСП. Прут 4 мм. выдерживает даже тяжелые декоративные тарелки. Цена около 40$. Этих денег стоит!
Взял на пробу - не пожалел.
Будут потом фото с установки, выложу.

Прикол. Она регулируема по глубине! blink.gif На ширину секции от 285 до 380 мм. Паз под ДВП очень удобный. Фасад не провисает, а ДВП в паз.





Автор: bolkhov 22.9.2010, 6:53

Цитата(ExDesigner @ 16.9.2010, 2:36) *
Буквально последние несколько недель у нас появились такие сушки. Какие то "STRAX" что то типа италии.
Хорошая сушка. Жесткий каркас. Идет в коробке уже в сборе. Простейший монтаж - просто прикрутить.
Хром, есть на 600, 700, 800, 900. На 16 мм. ДСП. Прут 4 мм. выдерживает даже тяжелые декоративные тарелки. Цена около 40$. Этих денег стоит!
Взял на пробу - не пожалел.
Будут потом фото с установки, выложу.

Прикол. Она регулируема по глубине! blink.gif На ширину секции от 285 до 380 мм. Паз под ДВП очень удобный. Фасад не провисает, а ДВП в паз.
Выглядит очень аппетитно...
А где такие продают -- хотя бы названия контор? Гугл ничего не находит, кроме этой самой ветки форума rolleyes.gif

40$ -- вполне божеская цена за такую конструкцию, икейская дороже. Я сейчас прикидываю кухню для друзей -- как раз мысль о верхних шкафах 35см; хорошо, что у икейской появился более интересный конкурент.

Автор: ExDesigner 20.11.2010, 11:38

Недавно случился просто праздник какой-то. laugh.gif
В упаковку посудной сушилки, коих было установленно уже тысячи, производители вложи таки наконец специальные переходники-расширители.
Эти расширители предназначены для перехода, в случае монтажа в шкафчик из ДСП толщиной 16 мм.




Автор: bolkhov 22.11.2010, 8:32

Цитата(ExDesigner @ 20.11.2010, 14:38) *
Недавно случился просто праздник какой-то. laugh.gif
В упаковку посудной сушилки, коих было установленно уже тысячи, производители вложи таки наконец специальные переходники-расширители.
Эти расширители предназначены для перехода, в случае монтажа в шкафчик из ДСП толщиной 16 мм.
В смысле, по умолчанию предполагается установка в шкаф из ДСП 18мм -- т.е., ширина конструкции N64мм?
А на прочность такие расширители не повлияют ли? Всё-таки тонюсенький пластик -- штука хилая...
